裝卸鶴管對儲罐內電荷的泄漏速度和油面電位的影響進行了分析

      要說裝卸鶴管在很多石油企業選擇中使用非常重要。然而，很多企業都喜歡在百度中搜索“裝卸鶴管廠家排名”，或者是國內裝卸鶴管排名這樣的信息，這都可以理解，畢竟品牌知名度在那里，質量肯定比“三無產品”要好很多。下面我們就分析為什么要購買裝卸鶴管產品，它的安裝給用戶帶來哪些益處。
      裝卸鶴管對儲罐內電荷的泄漏速度和油面電位的影響進行了分析。將裝卸鶴管等效為儲罐對稱軸上的接地導體，推導了電廠邊值問題的解析解。利用解析解，分析裝卸鶴管對電荷泄漏速度和油面電位影響后所得到的結論是：裝卸鶴管不能加快罐內電荷的泄漏速度，但能降低油面電位，影響程度和儲罐的形狀及接地導體的半徑有關。
      當帶電油品注入儲罐內，其內所含電荷將在油/氣界面上形成一電勢。隨著罐內電荷的積累，該電勢不斷上升，當超過一定界限，將會發生火花放電，若放電能量足夠大，就有可能引燃儲罐內的爆炸性混合氣體而發生爆炸。油品加注結束后，一般不允許立刻進行液位測量、測溫和取樣等操作，通常需要很長的置時間，主要是因?yàn)橛蛢?nèi)的電荷需要很長一段時間泄漏到大地。因此掌握加油結束后儲罐內的電勢以及電荷消散規律對儲油罐的安全操作具有重要的指導作用。

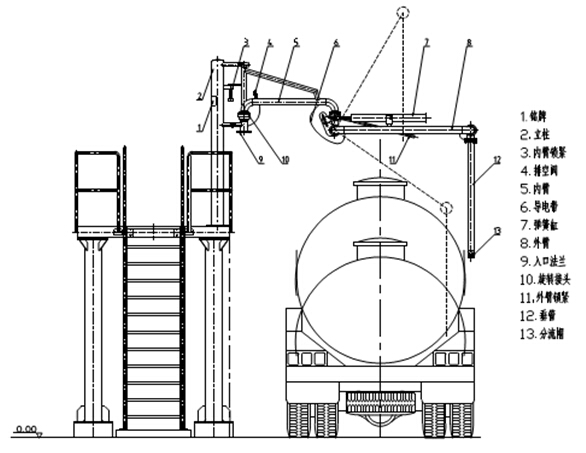

      目前常用的加油方式或從容器底部進油，或從頂部注油。采用頂部注油時，從電角度要求裝卸鶴管深入容器底部，距罐底約20cm，這樣做一方面可減少油品噴濺，從而減少電荷的產生；另一方面可減少油霧的產生。同時要求裝卸鶴管連同容器一起接地，加油結束后不能立刻移走。裝卸鶴管的存在如同在儲罐內引入接地導體，勢必影響罐內電荷的泄漏速度和電勢分布，本文就此問題進行了研究。針對目前儲油設備中較多采用儲油罐，本文選擇此類型的儲罐作為研究對象，而裝卸鶴管可近似等效為儲罐對稱軸上的接地導體。
自由液面對電荷泄漏的影響
      一般地說，有關儲罐電問題的研究重點是電荷在罐內的消散規律。通常假定電荷毫不受阻地從液體表面“逃離”。事實上，電荷不能通過自由液面泄漏，而且加油結束后油流的紊流擾動作用消失，油體內電荷在電導作用下有可能暫時聚集在自由液面上，然后這部分電荷逐漸沿液面移到罐壁處而泄漏到大地。但其緩和過程和儲罐的形狀、罐內已裝液體。
      介質的含量和油品的固有松弛時間常數等因素有關，其緩和時間常數一般要比液體介質固有時間常數大得多，特別是當儲罐接近裝滿時，自由液面上的電荷和儲罐頂上的感應電荷構成的電容效應非常強烈，嚴重影響自由液面上的電荷的泄漏速度。則進一步研究了面電導率對這部分電荷緩和速度的影響。
      以上這些影響的存在延長了罐內存在放電可能性的時間。因此在建立數學模型時，需把這些因素考慮在內。
計算與分析
      裝卸鶴管對Tn的影響式的電勢表達式是無窮項Bessel級數的疊加，其中起主導作用的是前面幾項，故僅對前幾項的Tn進行分析。選取一容量為l0m3圓柱形儲油罐作為研究對象。在分析之前，需強調指出的是：無論油/氣界面上有無電荷，分布在油體內部電荷的松馳時間永遠都是油品的固有松馳時間T，僅和油品的電導率和介電常數有關；而Tn指的是積聚在自由液面上電荷的松馳時間。
圖2示出了當k=R2/Rl=50和儲罐內有無裝卸鶴管時，Tn/T隨油品電導率的變化曲線，其中罐裝容量百分比f=b/(a+b)=50%，油品的面電導率為l0-l2s/m2。
圖3和圖4則分別反映了罐裝容量百分比f和儲罐的縱橫比x(x=(a+b)/2R2)對Tl的影響。
從圖2~4中可以看出，油品的面電導率0s和油品的體電導率0對Tn/T的影響剛好相反，Tn/T隨前者的增加而減少，而隨后者的增加而增加，這一點可以從Tn的計算公式推知。無論在何種條件下，裝卸鶴管對Tn的影響并不明顯，也就是不能加快界面上電荷的泄漏速度。同時也可以看到，雖然儲罐的縱橫比和罐裝容量對罐內電荷的泄漏速度有一定的影響，但主要的影響因素仍是油品的電導率。
裝卸鶴管對油面電位的影響
      目前已述及，油面電位的高低和電放電有很大的關聯。對儲油罐安全操作規范，目前國際上普遍接受的就是規定油面高電位不超過某一值。下面就裝卸鶴管對油面電位的影響進行分析。
      裝卸鶴管時，油面上的高電位就在油面的中心點；而有裝卸鶴管時，高油面電位偏離中心點，并且隨著裝卸鶴管半徑的減少而逐漸向?qū)ΨQ軸靠近。裝卸鶴管能降低油面電位，對不同形狀的儲油罐，其影響程度不同。對“扁平形”的儲油罐，因其橫截面積大，裝卸鶴管對油面電位的影響并不顯著，而對“瘦高型”的儲罐，則反之，毫無疑問，油面電位同時受裝卸鶴管大小的影響。裝卸鶴管的半徑越小，對油面電位的影響越不明顯。對一罐容為10m3的儲罐，當x=1和C=50時，裝卸鶴管能降低油面電位約30%。
      將裝卸鶴管近似為儲罐對稱軸上的接地導體，推導出帶有裝卸鶴管的儲罐內電廠的解析解，并且就裝卸鶴管對儲罐內的電荷泄漏速度和油面電位的影響進行了分析。根據所得到的解析解，通過在不同條件下分析裝卸鶴管的作用，所得到的結論是：裝卸鶴管的存在對電荷的泄漏速度影響甚微，但能降低油面電位，因此在一定程度上能抑制事故的發生。裝卸鶴管對油面電位影響的大小和儲罐的形狀和接地導體的大小等因素有關；和“扁平形”儲罐相比，裝卸鶴管對“瘦高型”儲罐內的油面電位影響更顯著。
