磷酸鹽加藥裝置和加藥方式的設計與應用
人工通過調節閥門對油井進行點滴加藥，存在點滴量控制難，調節頻繁等問題，本文通過油井磷酸鹽加藥裝置和加藥方式進行重新設計與改進，使油井井口加藥能自動控制和調節井口的加藥量，對油井采用沖擊的方式定時定量的加入油井內，保障加藥效果，降低勞動強度，使加藥頻度及藥量做到精細可控。
目前，油井井口加藥仍采用人工手動調節閥門，減小或增大液流通過面積的方式對油井進行點滴加藥，若加藥桶清理不及時或藥液長時間處于較低溫度環境中，桶內容易產生的結晶體、沉淀、絮狀物容易造成進水端、閥門、出水管線堵，而使加藥工作不正常。并且在點滴加藥的過程中，還存在點滴量控制難，調節頻繁；勞動強度大，工作效率低、現場管理難度大等問題。因此，我們在實踐過程中對目前的油井磷酸鹽加藥裝置和加藥方式進行重新設計與改進，使油井井口加藥能自動控制和調節井口的加藥量，對油井采用沖擊的方式定時定量的加入油井內，保障加藥效果，降低勞動強度，使加藥頻度及藥量做到精細可控。
1目前現狀分析
1.1化學藥劑易變質：化學藥劑因長時間滯留在藥桶內，會發生變質后余留在桶內產生結晶體、沉淀、絮狀物。
1.2操作掌控難度大：對油井的加藥量由人工通過調節閘門的大小進行控制，若開大時，化學藥劑會很快流完，若將閥門控制小時，油井得不到充分的加藥量，使工作效率低且難以掌握。
2沖擊式磷酸鹽加藥裝置和加藥方式的設計
2.1改進措施：
通過內部加球形濾網增大進液面積，實現過濾防止進水端堵，應用電磁閥循環式時間繼電器控制加藥量，電磁閥開啟時液流通過面積大，有效避免閥門堵，并結合U形管沉降排污，確保加藥出水管線暢通。安裝方便，實用性強，滿足油井正常點滴加藥，實現油井加藥調節的無人化管理。
2.2方案設計

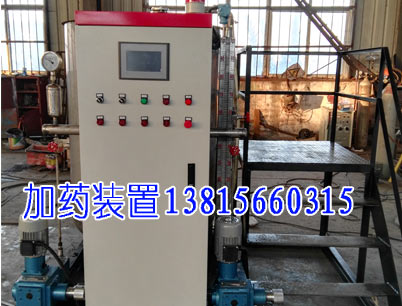

2.2.1結構組成：該磷酸鹽加藥裝置主要是桶內進水端增加喇叭口、加裝球形濾網，出口管線加裝U形管底部設排污口，電磁閥、循環式時間繼電器等部分組成。
2.2.2技術原理：
(1)通過人工將化學藥劑和清水加入加藥桶內，化學藥劑由桶內的喇叭口進入，通過球形濾網流入電磁閥；
(2)由循環式時間繼電器調整加藥時間，然后自動開啟電磁閥，稀釋過的化學助劑通過加藥管加注到油井油套環空中，待加藥量達到要求值后，循環式時間繼電器停止工作，電磁閥關閉；
(3)油井的加藥工作是按設定的時間和加藥量循環反復的進行。
2.2.3安裝步驟與說明
(1)在加藥桶的進水口處安裝喇叭口并加裝球形濾網；
(2)在加藥桶的出水口處安裝U形管和電磁閥；
(3)在控制柜內安裝循環式時間繼電器控制電磁閥；
(4)設定電磁閥開啟與停止時間，其DN15電磁閥的排量為130ml/s;
((5)由于電磁閥開啟時是一次性向套管內落入，即使有雜質也不會堵塞。
2.3磷酸鹽加藥裝置技術特點
安裝方便，實用性強，滿足油井的加藥量，實現油井加藥調節的無人化管理。
3效果應用及分析
目前，油井磷酸鹽加藥裝置已在銅莊采油管理區成功應用于實際生產中，經多次操作實踐，該裝置在現場應用效果明顯。
3.1現場應用
該裝置在銅莊采油管理區王42井進行了現場應用。王42井：設定磷酸鹽加藥裝置每10min開啟1次，開啟時間為3s,加藥量為390ml,日加藥量為55.9L(約110g)。
(1)油井回壓：油井回壓由使用前的0.8MPa下降到0.6MPa,平均回壓降低0.2MPa。
(2)電流變化：平均上行電流由30A下降到目前的25A,平均下行電流由18A下降到目前的11A,單井日平均耗電量由190.8kw.h下降為165.1kw.h,日節約電量25.7kw.h。
3.2效果分析
3.2.1磷酸鹽加藥裝置社會效益評價：
(1)無人化操作：該磷酸鹽加藥裝置由循環式時間繼電器自動調節電磁閥的開啟和停止，只要在加藥桶內加滿足夠的量，就可以完全實現由電器自動控制操作，使化學藥劑在規定的時間加入井內。
(2)安全環保性：在加藥出口處有一個U形管底部設排污口，可以定期或不定期的進行清理，加強了化學藥劑的安全使用性，且保證了化學藥劑在清理時不會流入到井場內，具有一定的環保性。
3.2.3磷酸鹽加藥裝置經濟效益評價：
通過現場應用情況與前期傳統式加藥對比，具有顯著的經濟效益：
(1)電量節約：單井日節約電量25.7KW.h,按0.65元/KW.h計算，年節約電費為0.62萬元。
(2)熱洗費用節約：應用后油井熱洗等維護性作業費用每年節約2井次，一次費用按30000計算，年節約費用6萬元。
(3)綜合效益評價：扣除成本安裝費用200元/臺，共計節約費用為6.6萬元，一年可收回成本，經濟效益顯著。
經過現場實踐該磷酸鹽加藥裝置實現了無人化的操作方式，活動效果達到了預期的使用效果。
(1)該磷酸鹽加藥裝置安裝方便，實用性強，滿足油井的加藥量，保證了油井加藥正常，避免油井應加藥不及時，而造成油井負荷上升，目前各油井回壓降低，平均回壓降低0.2MPa;
(2)解決進水端和點滴管線易堵問題，確保加藥連續性；
(3)減少操作人員的勞動強度，并且加藥能達到“可控、定量、節約、連續、安全、環�！毙Ч�，有效的緩解了井筒結蠟、結垢現狀，延長了油井的檢泵周期；
(4)抽油機耗電量因油井載荷變化而得到節約，且減少了油井熱洗等維護性作業費用，年節約動力費達6.6萬元，維護作業井次降低1井次；并且實現了連續自動、無人化管理。
