鶴管、油品裝卸車鶴管系統工藝流程圖說明？抽氣儲運油品裝卸車鶴管專用生產廠家分司
阜油品裝卸系統及其裝卸，裝卸車鶴管卸油工藝流程:有2種方法，即上
上部卸油流程和下都卸油流程:自流卸油流程。其中上部卸油流程又分為:泵卸油流程、上部卸油工藝流程上部卸油國鐵路卸油廣泛采用的方法。泵卸油流程:裝卸車鶴管設備及流程介紹

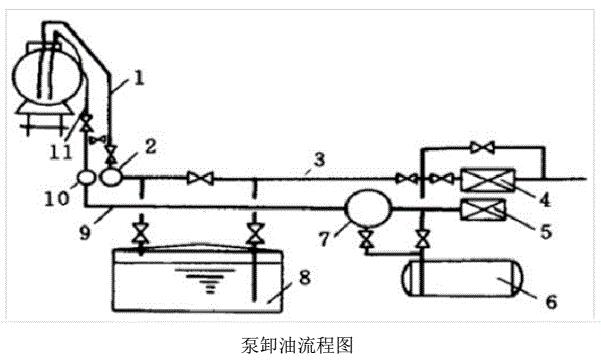

1鶴管;2集油管;3輸油管;4輸油泵;5-真空泵;6-放空罐;7-真空罐;8-零位油罐;9-真空管;10掃艙總管;11掃艙短管泵卸油流程的三大系統:
a)輸油系統的作用:輸轉油罐車與儲油罐內的油品。設備:鶴管集油管、輸油管和輸油泵等。
b)真空系統的作用:填充鶴管的虹吸和收凈油罐車底油。設備:真空泵、真空罐、真空管線和掃艙短管等。
c)放空系統的作用:裝卸完畢后，將管線中的油品放空，以免下次輸送其它油品時造成混油現象或易凝油品凍結于管線中。設備:放空罐和放空管線。
裝卸車鶴管存在的問題:
從油罐車內卸出的油品可直接泵送至儲油罐，不經過零位罐，減少了油品損耗。必須設置高大的鶴管、棧橋和真空系統等，設備多、操作復雜，并往往形成氣阻，影響正常卸油。適用場合:平原大型油庫
自流卸油流程:
當油罐車高于零位油罐并具有足夠的位差時，即可采用虹吸自流卸油。裝卸車鶴管必須具有抽真空或填充油料的設備。
虹吸自流卸油的優點:不受泵和動力的影響。缺點:卸油后，多一次輸轉，增加了油品的蒸發損耗。自流裝車流程:凡地形高差可以利用并具備自流裝車條件的油庫，應盡量采用自流裝車。

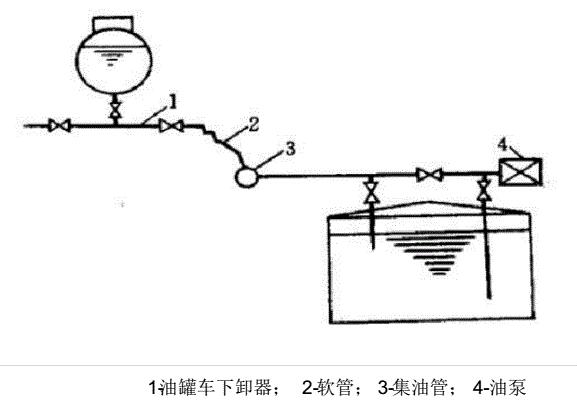

裝卸車鶴管下部卸油流程:
設備:油罐車下卸器、輸油管路等組成。罐車下卸器與集油管的連接方式:是橡膠管或鋁制卸油臂完成的。
優點:采用下部卸油，克服了，上部卸油的全部缺點，地面建筑少，有利于對空隱蔽和操作。
