液氯鶴管使用與配件旋轉接頭密封性說明

     液氯鶴管使用與配件旋轉接頭密封性說明，液氯，化學名稱為液態氯，黃綠色液體，沸點為-34.6℃,熔點為-103℃,常壓下即可汽化成氣體，不慎吸入人體內會造成中毒，具有強烈的腐蝕性和毒性。日光下，液氯與其他易燃氣體混合使容易燃燒，并發生爆炸，所以，針對具有高度危害的液氯，在輸送的每一個環節必須保證無泄漏，而普通的液氯鶴管在灌裝的過程中，利用旋轉接頭保證其密封性，但是多數采用單層密封-主密封，而且在灌裝的過程中，液氯也會對旋轉接頭造成腐蝕，長時間使用不僅密封性存在風險，造成不可預測的危害，而且液氯鶴管的壽命也會降低。所以本實用新型針對現有技術存在的缺陷，提出一種具有三層密封的旋轉結構，并且采用特殊材質，既避免液氯對其的腐蝕，又增強其密封性。同時在氣相、液相外伸臂加設液氯用襯四氟球閥，在不充裝液氯時關閉閥門，從而達到隔絕空氣、保護旋轉接頭的密封性的效果。
      針對現有技術所存在密封性能不夠高，灌裝過程中液氯容易腐蝕旋轉接頭，進一步降低其密封性，從而發生泄漏，不僅縮短其壽命，還會危害人體健康等問題，特提出一種高度密封性的液氯用液氯鶴管，其技術方案如下：

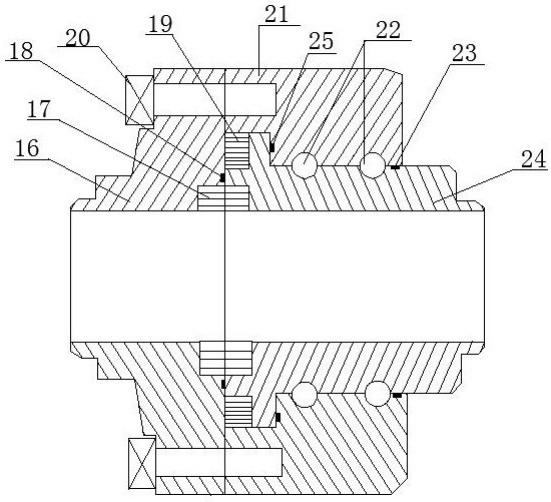

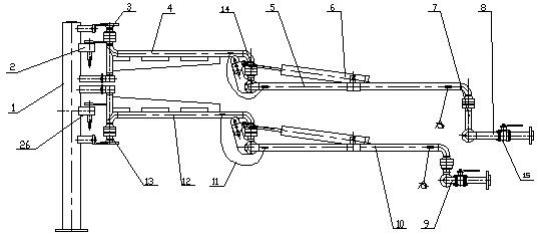

      一種液氯鶴管，包括立柱，氣相內臂、液相內臂、氣相外臂、液相外臂、氣相外伸臂、液相外伸臂，導電帶，氣相內臂一端通過氣相連接件與氣相出口相連接，同時通過氣相內臂鎖緊固定于立柱上，另一端通過旋轉接頭與氣相外臂相連接，氣相外臂上設有彈簧缸平衡機構，氣相外臂通過中間連接組件與氣相外伸臂相連接，氣相外伸臂上設有球閥液相內臂一端通過液相連接件與液相入口相連接，同時通過液相內臂鎖緊固定于立柱上，另一端與液相外臂相連接，液相外臂與液相外伸臂相連接；旋轉接頭包括法蘭、外圈以及內圈，法蘭內設有凹槽裝主密封，主密封外設有O型密封，內圈設有副密封、四氟墊片和防塵密封圈，外圈上設有連接螺栓；內圈與外圈之間設有鋼球。外圈上設有檢查孔。為了提高耐腐性，實現低溫工作穩定，旋轉接頭材質采用合金鋼。O型密封為O型氟膠圈密封。副密封為泛塞密封。
安裝液氯鶴管有益效果：
      新型在旋轉接頭上設有三層密封，依次為液氯用的四氟密封、泛塞密封、O型氟膠圈密封，達到液氯灌裝零泄漏的目的；同時加設球閥進而保護旋轉接頭的密封性，在不灌裝時關閉閥門，可以有效隔絕空氣，進一步保護旋轉接頭的密封性。新型旋轉接頭和球閥的結合使用，不僅可以杜絕泄露的問題，避免液氯對人體健康的危害，還可以有效保護整個液氯鶴管的使用壽命。
