密閉鶴管垂管配帶密封帽裝置說明
油品輸送、儲運設備技術領域，一種鶴管密封帽裝置，包括密封蓋，套裝在鶴管外部，密封蓋為中空的圓柱體結構，密封蓋上部設有動力裝置，動力裝置連接鶴管，密封蓋下部承托有鎖舌托盤，鎖舌托盤連接鶴管，鎖舌托盤上部設有兩個對稱設置的鎖舌，鎖舌由密封蓋側壁開口伸出密封蓋外部，鎖舌托盤上部連接有支撐架，支撐架上連接有同軸滑輪組，同軸滑輪組包括同軸設置的一滑輪、二滑輪，二滑輪外圓上纏繞有固定鋼絲繩，一滑輪外圓上纏繞有張緊鋼絲繩，張緊鋼絲繩穿過鋼絲繩通道后分別與兩個鎖舌的內側面連接，兩鎖舌之間設有推力彈簧。密封性好。
我國輕質油品的運輸主要是以鐵路油罐車為運載工具，油罐車的裝車通常是采用上部裝車的方式，而鶴管是石化行業流體裝卸過程中的用設備。
鶴管包括自動鶴管裝置，自動鶴管連接有氣缸，裝車過程中，鶴管與油罐車口進行對位裝車。其中，由于油品蒸發的氣體壓力或其它外力，以及鶴管或槽車的活動，容易造成鶴管及車口之間不能有效的密封，造成油品揮發。
現有技術中，自動鶴管連接有油罐口密封蓋，密封蓋為錐形蓋或平蓋，其密封結構不夠牢固，容易磨損，且密封效果不佳，容易出現泄露。
鶴管密封帽裝置采用如下技術方案：
一種鶴管密封帽裝置，包括密封蓋，套裝在鶴管外部，密封蓋為中空的圓柱體結構。密封蓋上部設有動力裝置，動力裝置連接鶴管，動力裝置帶動鶴管上下移動。
密封蓋下部承托有鎖舌托盤，鎖舌托盤連接鶴管，鶴管運動時帶動鎖舌托盤上下移動。鎖舌托盤上部設有兩組對稱設置的鎖舌，鎖舌由密封蓋側壁開口伸出密封蓋外部，鎖舌用來鎖緊車口下沿內壁，固定鶴管位置，防止其晃動。鎖舌托盤上部連接有支撐架，支撐架上連接有同軸滑輪組，同軸滑輪組通過支撐軸與支撐架連接。同軸滑輪組包括同軸設置的一滑輪、二滑輪，一滑輪、二滑輪連接在一起。二滑輪外圓上纏繞有固定鋼絲繩，固定鋼絲繩與鋼絲繩調節螺釘連接。一滑輪外圓上纏繞有張緊鋼絲繩，張緊鋼絲繩穿過鋼絲繩通道后分別與兩個鎖舌的內側面連接，鋼絲繩通道設置在支撐架中心，兩鎖舌之間設有推力彈簧。
滑輪的直徑大于二滑輪的直徑，二者直徑不同，在同樣的轉動角度下，二者帶動的鋼絲繩移動距離不同，從而在固定鋼絲繩微小的動作下，張緊鋼絲繩有較大的動作。
鋼絲繩調節螺釘設置在密封蓋上頂面。密封蓋上頂面設有排氣口，密封蓋下底面開口設置，罐車內的油氣通過密封蓋下底面開口，后由排氣口送出后收集起來。密封蓋上頂面的下部設有兩級密封面，兩級密封面處設有密封圈，密封面與罐車車口嚴密配合。密封蓋與鶴管的連接處設有密封圈，進一步保證密封性。動力裝置選用氣缸。
工作過程：
使用前，調整為初始狀態，轉動一滑輪，使纏繞在一滑輪上的張緊鋼絲繩拉緊，并帶動兩個鎖舌同時壓緊推力彈簧，并向內側移動，與此同時，將二滑輪上的固定鋼絲繩拉緊，并將固定鋼絲繩的另一端固定在鋼絲繩調節螺釘上，從而保證滑輪組不再轉動，張緊鋼絲繩不再移動，進而將鎖舌位置固定。
工作時，將鶴管插入罐車車口內，與此同時，密封蓋插入罐車車口，氣缸提升帶動鶴管上升，鶴管連接的鎖舌托盤同時向上運動，鎖舌托盤帶動同軸滑輪組向上移動，同軸滑輪組向上移動的同時，固定鋼絲繩不再緊繃，在推力彈簧反向力的作用下，二滑輪、一滑輪同時旋轉，一滑輪旋轉時，其上纏繞的張緊鋼絲繩松動，從而使鎖舌在推力彈簧反向力的作用下水平向外移動，進而鎖舌鎖緊車口下沿內壁，氣缸繼續加力，密封接觸面處橡膠密封圈被壓縮，防止鶴管晃動。
送油過程完成后，氣缸下降帶動鶴管下降，從而使鎖舌托盤向下運動，進而使固定鋼絲繩拉緊，固定鋼絲繩拉緊時，帶動二滑輪、一滑輪同時旋轉，使張緊鋼絲繩拉緊，進而壓緊推力彈簧，使鎖舌向內側移動，松開車口。
優點及有益效果為：
新型結構簡單、穩固，充分運用氣缸作用力，不但實現上下運動，還實現了鎖舌水平運動，使鎖舌鎖緊車口內壁下沿，防止鶴管晃動，實現了良好的密封效果，防止油氣漏出，保證工作時的安全及環保。

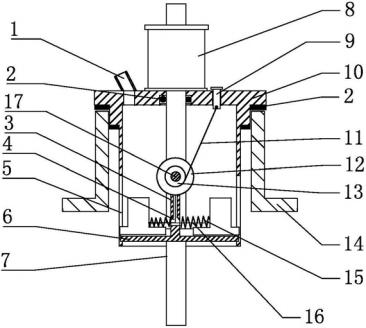

圖1為的結構示意圖；

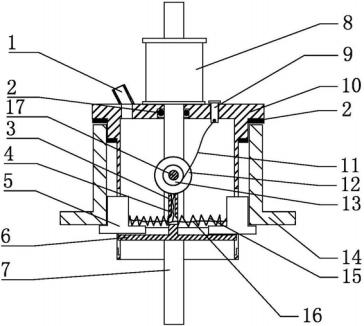

圖2為的結構示意圖(鎖舌鎖緊車口下沿時)；

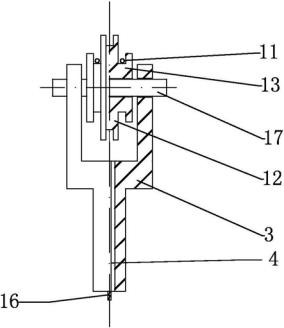

圖3為同軸滑輪組的結構示意圖。
其中，1排氣口，2密封圈，3支撐架，4鋼絲繩通道，5鎖舌，6鎖舌托盤，7鶴管，8氣缸，9鋼絲繩調節螺釘，10密封蓋，11固定鋼絲繩，12一滑輪，13二滑輪，14罐車車口，15推力彈簧，16張緊鋼絲繩，17支撐軸。
