火車底部下裝鶴管、裝卸鶴管使用效果說明,國內鐵路槽車正向著大容積油槽的方向發展,現裝卸鶴管液下裝車高度已遠不能滿足新車型安全裝車規范的要求。國內裝卸鶴管導流頭的深度尺寸只能滿足G60車型槽車裝油150毫米安全距離,而GQ70罐車裝車時導流頭距油槽車底部425毫米,達不到200毫米以下裝車的要求。
實現導流頭伸出和縮回功能,能夠達到200毫米以下裝車目的火車底部下裝鶴管、裝卸鶴管。一種火車底部下裝鶴管、裝卸鶴管,其組成包括:裝卸鶴管,裝卸鶴管內下部裝有伸縮管,伸縮管內裝有拉伸彈簧,拉伸彈簧一端連接拉伸彈簧調整器,拉伸彈簧調整器連接導流頭,拉伸彈簧另一端連接拉伸彈簧連接器,拉伸彈簧連接器穿有軸銷,拉伸彈簧連接器和裝卸鶴管上部通過橫軸連接。
火車底部下裝鶴管、裝卸鶴管,軸銷與拉伸彈簧連接器之間裝有墊圈,裝卸鶴管與伸縮管之間裝有密封蓋卡座,導流頭連接橡膠板,。[0007]火車底部下裝鶴管、裝卸鶴管,拉伸彈簧調整器一端插入導流頭內,導流頭底部與橡膠板之間通過螺栓連接固定,伸縮管底部連接導流頭。
火車底部下裝鶴管、裝卸鶴管,拉伸彈簧連接器具有延伸臂,延伸臂與墊圈之間通過螺栓連接固定。
火車底部下裝鶴管、裝卸鶴管,伸縮管為不銹鋼伸縮管,拉伸彈簧為不銹鋼絲拉伸彈簧,密封蓋卡座為銅合金密封蓋卡座,導流頭由鑄鋁合金和耐油導靜電橡膠板組成。
有益效果:
在升降管內增加伸縮管拉伸彈簧結構,實現導流頭伸出和縮回功能達到200毫米。拉伸彈簧帶動伸縮管的大伸縮行程能夠達到450毫米。

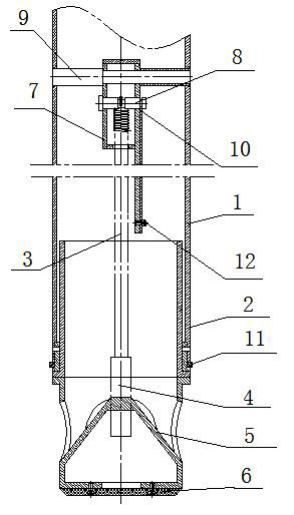

附圖1是本產品的結構示意圖。
火車底部下裝鶴管、裝卸鶴管安裝使用步驟:
火車底部下裝鶴管、裝卸鶴管,其組成包括:裝卸鶴管1,裝卸鶴管內下部裝有伸縮管2,伸縮管內裝有拉伸彈簧3,拉伸彈簧一端連接拉伸彈簧調整器4,拉伸彈簧調整器連接導流頭5,導流頭連接橡膠板6,拉伸彈簧另一端連接拉伸彈簧連接器7,拉伸彈簧連接器穿有軸銷8,橫軸9穿過拉伸彈簧連接器和裝卸鶴管上部。
