密閉裝車鶴管垂直伸縮管的使用說明
密閉裝車鶴管垂直伸縮管的使用說明，現有技術中裝車鶴管，一般由立柱、4個旋轉接頭、內外臂、垂管等組成，存在設備復雜、管線繁多、操作和維護困難的不足，阻礙了自動裝車鶴管的推廣。
一種垂直伸縮裝車鶴管，其特征在于，包括入口法蘭、一旋轉接頭、內臂、二旋轉接頭、外臂、三旋轉接頭、伸縮垂管和牽引裝置；入口法蘭的一端與一旋轉接頭的一端相固定連接，一旋轉接頭的另一端與內臂的一端相固定連接，內臂的另一端與二旋轉接頭的一端相固定連接，二旋轉接頭的另一端與外臂的一端相固定連接，外臂的另一端與三旋轉接頭的一端相固定連接，三旋轉接頭的另一端與伸縮垂管的一端相固定連接；伸縮垂管的一側設置有牽引裝置，牽引裝置的牽引端頭與伸縮垂管相固定連接，牽引裝置的牽引端頭可帶動伸縮垂管做上下運動。
密閉裝車鶴管垂直伸縮管的側壁上設置有伸縮軌道，伸縮垂管在伸縮軌道上做上下運動。一旋轉接頭的另一端通過螺栓或焊接與內臂的一端相固定連接。伸縮垂管的出口處設置有流量檢測儀。牽引裝置采用氣動牽引裝置。
與現有技術相比，其顯著優點：垂直伸縮裝車鶴管采用三個旋轉接頭，減小了裝車鶴管設備安裝使用空間，使用靈活可靠；且垂直伸縮裝車鶴管通過牽引裝置帶動伸縮垂管在伸縮軌道做上下運動，自動化程度高，工作效率高。

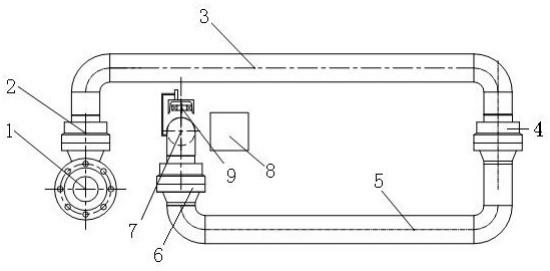

圖1為垂直伸縮裝車鶴管的結構示意圖。
