苯酚蒸汽伴熱鶴管產品使用及技術說明

      苯酚蒸汽伴熱鶴管產品使用及技術說明，工業上，采用苯酚鶴管輸送苯酚物料，由于苯酚物料的凝固溫度為41攝氏度左右，常溫下會凝固成塊狀，凝固成塊狀的苯酚物料會堵塞苯酚鶴管，從而無法完成苯酚物料的輸送。針對上述問題，提出一種苯酚蒸汽伴熱鶴管，因此需對苯酚鶴管進行蒸汽加熱處理，防止苯酚鶴管中的苯酚物料凝固成塊堵塞苯酚鶴管。
      目的是提供一種苯酚蒸汽伴熱鶴管，通過對苯酚鶴管進行蒸汽加熱，保證了苯酚物料所處的環境溫度，防止苯酚物料凝固成塊，防止苯酚鶴管堵塞，從而保證苯酚物料的順利輸送。
      技術方案是：一種苯酚蒸汽伴熱鶴管，包括鶴管主管、夾套管和蒸汽軟管。夾套管成空心管狀結構，將鶴管主管包裹，夾套管內壁與鶴管主管外壁之間形成一定的空間，此空間用于容置蒸汽，夾套管兩端與鶴管主管焊接且密封，夾套管上設有蒸汽進口和蒸汽出口，蒸汽從蒸汽進口中輸入至前述空間，再從蒸汽出口輸出。蒸汽進口與蒸汽出口均與蒸汽軟管相連，以便輸入和輸出蒸汽。
      苯酚蒸汽伴熱鶴管還包括短管，短管設有多個，焊接于蒸汽進口和蒸汽出口處，短管另一端通過法蘭與蒸汽軟管相連，短管的設計是為了更有效地連接蒸汽進口(蒸汽出口)和蒸汽軟管。
      苯酚蒸汽伴熱鶴管還包括直鋼管，直鋼管一端與短管相連，直鋼管另一端通過法蘭與蒸汽軟管相連，直鋼管的設計是為了避免蒸汽軟管過長而雜亂放置。
      苯酚蒸汽伴熱鶴管還包括直鋼管，直鋼管兩端均可通過法蘭與蒸汽軟管相連，直鋼管的設計是為了避免蒸汽軟管過長而雜亂放置。
      苯酚蒸汽伴熱鶴管還包括蒸汽控制器與蒸汽進口相連的蒸汽軟管通過法蘭與蒸汽控制器相連，與蒸汽出口相連的蒸汽軟管通過法蘭與蒸汽控制器相連，蒸汽控制器用于控制蒸汽的輸入量，保證整個蒸汽循環系統的正常運行。
      夾套管和鶴管主管均設有兩個，兩個夾套管分別設置于兩個鶴管主管上，兩個夾套管之間通過蒸汽軟管相連，夾套管中通入蒸汽，兩個鶴管主管被加熱，提高鶴管主管的壽命。
      鶴管主管一端設有法蘭，作為苯酚物料的入口，鶴管主管的另一端設有垂管，垂管與苯酚物料車連接，作為輸送苯酚物料的出口。垂管中設有叉音探頭，叉音探頭與鶴管主管固定連接，用于檢測苯酚物料是否輸送完畢。
      苯酚蒸汽伴熱鶴管，保證了苯酚物料所處的環境溫度防止苯酚物料凝固成塊，防止苯酚鶴管堵塞，提高苯酚鶴管的壽命，進而保證苯酚物料的順利輸送。

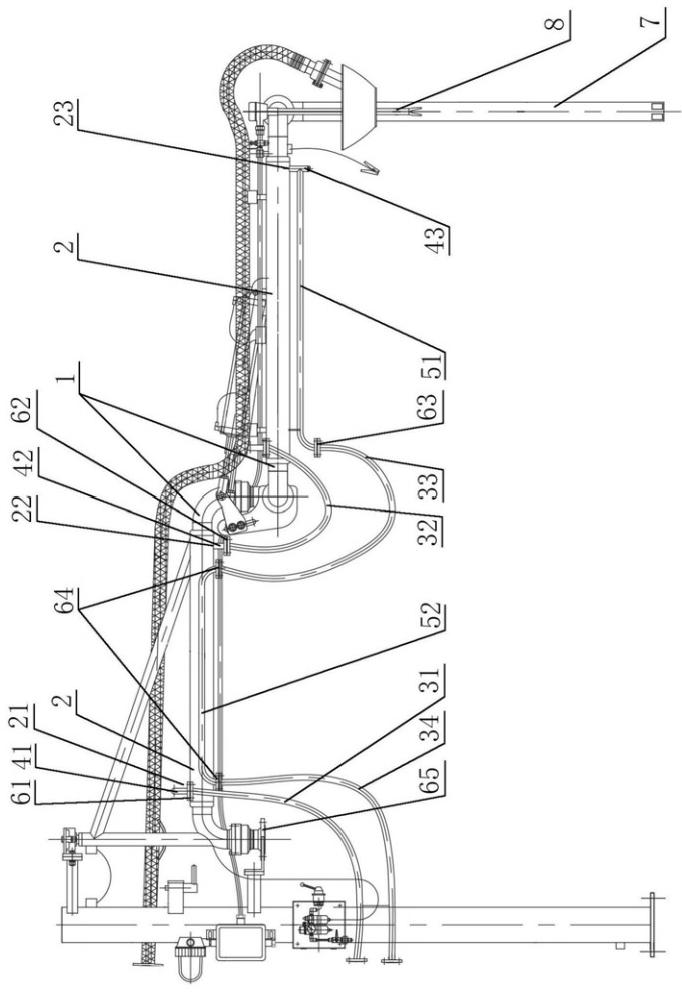

圖1為在實際應用中的結構示意圖。
主要元件符號說明：
      1鶴管主管；2夾套管；21蒸汽進口；22,23蒸汽出口；31,32,33,34蒸汽軟管；41,42,43短管；51,52直鋼管；61,62,63,64,65法蘭；7垂管；8叉音探頭；
